Beschreibung der XY-Linearbewegungstabelle

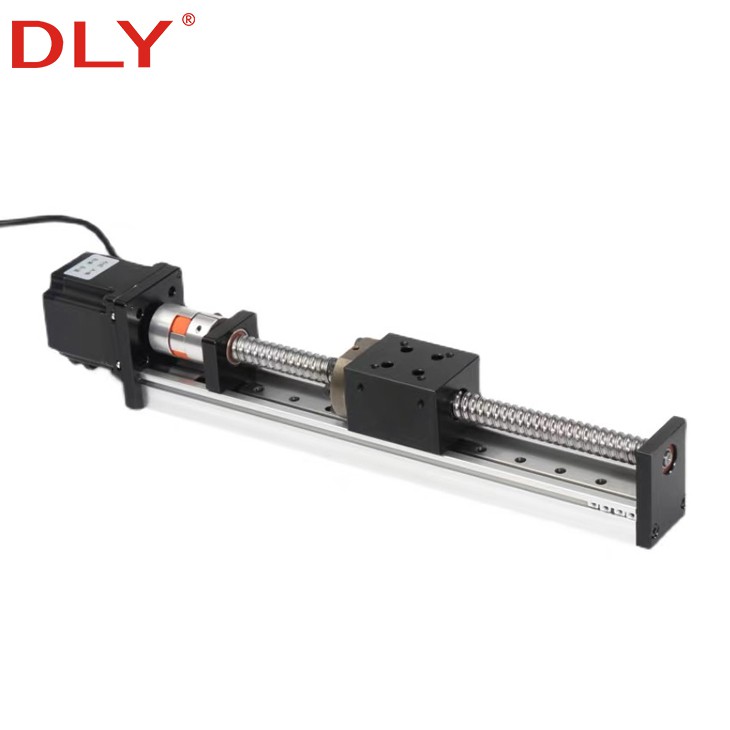

Der GX40 XY-Linearbewegungstisch ist ein robuster, hochpräziser Lineartisch, der für CNC-Maschinen, Automatisierungssysteme und Positionierungsanwendungen entwickelt wurde.
Es verfügt über einen Kugelumlaufspindelantrieb mit Linearführung, einen verstärkten Kreuztisch und ist mit 42/57-Schrittmotoren oder 40/60-Flansch-Servomotoren kompatibel.
Dieses Modul kann als Einzelachsentisch verwendet oder zu einem XY-Zweiachsensystem für die multidirektionale Bewegungssteuerung kombiniert werden.
Mit Verfahrlängen von 10 mm bis 2000 mm (anpassbar) bietet es Flexibilität für verschiedene industrielle Anforderungen.
Parameter der XY-Linearbewegungstabelle

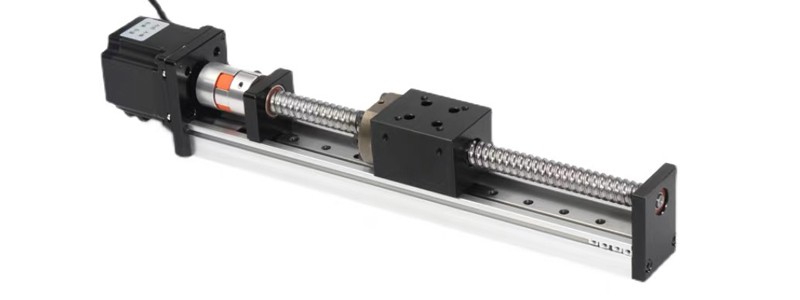

- Modell: GX40
- Typ: Einzelnes-Kugelumlaufspindel-Gleitmodul
- Verfahrbereich: 10–2000 mm (anpassbar)
- Kompatible Flansche: 40/60 Servomotoren, 42/57 Schrittmotoren
- Kompatible Leitspindeln: 1204/1605/1610/1616/1620
- Spindelgenauigkeit: 0,03 mm
- Referenzlast: 40 kg horizontal, 30 kg vertikal
Für weitere Spezifikationen wenden Sie sich bitte an den Kundendienst
XY-Linearbewegungstischgröße

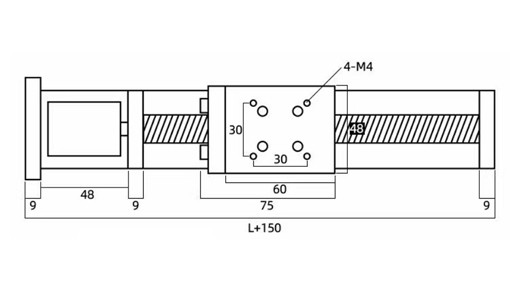

XY-Linearbewegungstisch-Draufsicht
Seitenansicht des XY-Linearbewegungstisches
Ansicht des XY-Linearbewegungstisches von unten
Merkmale des XY-Linearbewegungstisches

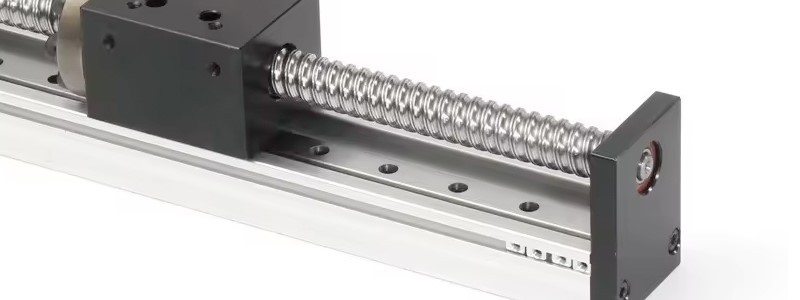

Hochpräzise Kugelumlaufspindel
Die Präzisionskugelumlaufspindel sorgt in Kombination mit einer Flanschkugelmutter für stabile Leistung und hohe Genauigkeit auch bei hohen{0}Geschwindigkeiten und schweren{1}Lastbedingungen.

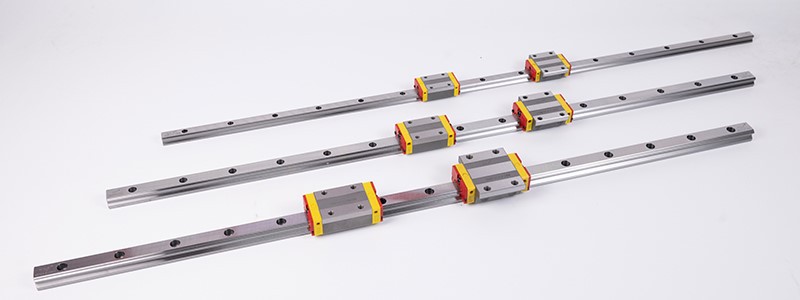

Hochpräziser linearer Führungsblock
Der 12-mm-Linearführungsblock bietet hohe Genauigkeit, hervorragende Stabilität, reibungslose und reibungsarme Bewegung sowie Verschleißfestigkeit, die eine längere Lebensdauer gewährleistet.
Hochwertige-Montagekomponenten
Die bearbeiteten Teile bestehen aus hochwertigem 6061-Aluminium und werden mit importierten CNC-Maschinen bearbeitet, um eine hohe Produktpräzision zu gewährleisten.
Alle Komponenten werden einer eloxierten Oberflächenbehandlung unterzogen, um Haltbarkeit und ein erstklassiges Finish zu gewährleisten.
Anpassbare lineare Bühne
Als Werkshersteller bieten wir anpassbare Lineartische, einschließlich Motormontageplatten, Hublänge und anderen Spezifikationen.
Wir stellen auch 3D-CAD-Zeichnungen zur Verfügung, um Ihre Design- und Integrationsanforderungen zu unterstützen.
Gleitmuttern für einfache Installation
Der Lineartisch ist seitlich mit M3-Gleitmuttern zur Montage von Endschaltern oder Näherungssensoren und an der Unterseite mit M4-Gleitmuttern zur sicheren Befestigung des Tisches ausgestattet.
Detail der XY-Linearbewegungstabelle
- 12-mm-Linearführung mit Block – Bietet eine reibungslose lineare Führung und hohe Steifigkeit.
- Kugelumlaufspindelantrieb – Sorgt für präzise Übertragung und lange Lebensdauer.
- Verdickter Arbeitstisch – Erhöht die Tragfähigkeit und strukturelle Stabilität.
- Plum-Kupplung – Reduziert Vibrationen und gleicht Fehlausrichtungen zwischen Schnecke und Motor aus.
- Anpassbare Motormontageplatte – kompatibel mit verschiedenen Motortypen.
- 42/57 Schrittmotor (optional) – Weit verbreitete Modelle mit starkem Drehmoment und hoher Genauigkeit.
Anwendungen des XY-Linearbewegungstisches
Der GX40 XY-Linearbewegungstisch eignet sich für eine Vielzahl präziser Bewegungs- und Positionierungsanwendungen in Industrie- und Laborumgebungen, darunter:
- CNC-Maschinen – präzise mehrachsige Bearbeitung und Gravur.
- 3D-Druck und additive Fertigung – genaue XY-Positionierung für Druckköpfe oder Materialauftragung.
- Automatisierungsausrüstung – Pick-{0}}and-Systeme, Montagelinien und Roboterintegration.
- Optische Instrumente und Messgeräte – hochpräzise Ausrichtung und Positionierung von Sensoren, Kameras oder Lasern.
- Labor- und Testanwendungen – Probenhandhabung, Inspektionsphasen und Versuchsaufbauten.
- Industrial Prototyping – vielseitige XY-Bewegungsplattform für Tests und Entwicklung.
FAQ – XY-Linearbewegungstisch
FAQ
F: Was ist der GX40 XY-Linearbewegungstisch?
A: Das GX40 ist ein hochpräzises Lineartischmodul mit Kugelumlaufspindelantrieb, 12-mm-Linearführung, verstärktem Quertisch und kompatibel mit 42/57-Schrittmotoren oder 40/60-Flansch-Servomotoren. Es kann als Einzelachsentisch verwendet oder zu einem XY-Doppelachsensystem kombiniert werden.
F: Welche Hublängen sind verfügbar?
A: Der Verfahrbereich beträgt 10 mm bis 2000 mm und kann an Ihre spezifischen Anwendungsanforderungen angepasst werden.
F: Welche Motoren sind mit dieser Stufe kompatibel?
A: Unterstützt 42/57-Schrittmotoren und 40/60-Flansch-Servomotoren. Es sind auch kundenspezifische Motormontageplatten erhältlich.
F: Welche Kugelumlaufspindeloptionen und Präzisionsklassen sind verfügbar?
A: Optionen für Kugelumlaufspindeln: 1204, 1605, 1610, 1616, 1620 Präzision: ±0,03 mm
F: Wie hoch ist die Tragfähigkeit?
A: Horizontal: 40 kg Vertikal: 30 kg Für höhere Lasten oder spezielle Anwendungen kontaktieren Sie uns bitte für weitere Details.
F: Kann dieses Modul angepasst werden?
A: Ja, der GX40 ist vollständig anpassbar. Zu den Optionen gehören Motorplattendesign, Hublänge, Flanschtyp und mehr. . 3Zur Integrationsunterstützung werden D-CAD-Zeichnungen bereitgestellt.
F: Kann ich mehrere Module für die XY-Bewegung kombinieren?
A: Absolut. Der GX40 ist so konzipiert, dass er problemlos zu zwei-Achsen-XY-Systemen für multi{3}direktionale Bewegungen kombiniert werden kann.
F: Welche Materialien und Oberflächenbehandlungen werden verwendet?
A: Bearbeitete Teile: 6061 Aluminium, verarbeitet mit importierten CNC-Maschinen für Präzision. Komponenten: Eloxierte Oberflächenbehandlung für Haltbarkeit und Verschleißfestigkeit.
F: Wie werden Endschalter oder Näherungssensoren installiert?
A: Der Tisch wird mit M3-Gleitmuttern an den Seiten für Endschalter/Näherungssensoren und M4-Gleitmuttern an der Unterseite zur sicheren Befestigung des Tisches geliefert.
F: Wo wird diese Stufe häufig verwendet?
A: CNC-Maschinen, 3D-Drucker, Automatisierungsgeräte, optische Instrumente, Laboreinrichtungen, industrielles Prototyping und andere hochpräzise XY-Positionierungsanwendungen.
