Spiel der Kugelumlaufspindelist einer der kritischsten Faktoren, die die Positionierungsgenauigkeit und Systemleistung in linearen Bewegungssystemen beeinflussen. Für Beschaffungsteams, Ingenieure und Wartungsexperten ist das Verständnis des Spiels von entscheidender Bedeutung für die Auswahl des richtigen Produkts, die Wartung der Ausrüstung und die Gewährleistung einer langfristigen Zuverlässigkeit.

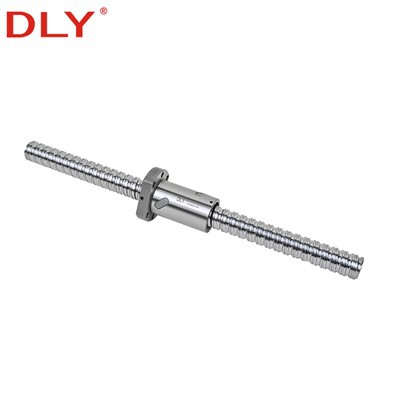

Was ist das Spiel der Kugelumlaufspindel?
Das Spiel einer Kugelumlaufspindel bezieht sich auf die kleine axiale Bewegung oder den „toten Gang“, der auftritt, wenn die Drehrichtung einer Kugelumlaufspindel geändert wirdKugelumlaufspindelsystemist umgekehrt.
In einem typischen Kugelumlaufspindelsystem interagieren die Spindelwelle und die Mutter über rollende Kugeln. Idealerweise sollte die Bewegung ohne Verzögerung übertragen werden. Aufgrund des geringen Spiels zwischen den Wälzkörpern und der Laufbahn entsteht jedoch ein kleiner Spalt im System. Wenn sich die Drehrichtung ändert, muss diese Lücke geschlossen werden, bevor die Bewegung wieder aufgenommen wird, was zu einer kurzen Verzögerung führt, die als Spiel bezeichnet wird.
Dieses Phänomen wird in Mikrometern oder Millimetern gemessen und hat, obwohl es vernachlässigbar erscheint, einen direkten Einfluss auf die Positionierungsgenauigkeit, Wiederholbarkeit und die Gesamtleistung von Präzisionsmaschinen. In High-End-Anwendungen wie CNC-Maschinen oder automatisierten Produktionslinien kann bereits ein sehr geringes Spiel zu spürbaren Fehlern führen.
Ursachen für Gegenreaktionen
1. Herstellungsfreigabe
Bei der Herstellung von Kugelgewindetrieben muss ein gewisses Spiel zwischen den Kugeln und den Nuten eingehalten werden. Dieser Abstand stellt sicher, dass die Kugeln reibungslos rollen können, ohne übermäßige Reibung oder Blockierung. Wäre der Sitz zu eng, würde das System Wärme erzeugen, den Verschleiß erhöhen und möglicherweise während des Betriebs ausfallen.
Dieses notwendige Spiel ist jedoch auch die Ursache für das Spiel. Selbst bei hochpräzisen Sorten wie C3 oder C5, bei denen die Toleranzen extrem eng sind, besteht konstruktionsbedingt immer noch ein minimales Spiel. Dies bedeutet, dass das Spiel zwar durch Fertigungspräzision reduziert werden kann, es jedoch allein in dieser Phase nicht vollständig eliminiert werden kann.
2. Mangelnde Vorspannung
Vorspannung ist eine der effektivsten Möglichkeiten, Spiel zu eliminieren, und ihr Fehlen ist einer der Hauptgründe dafür, dass in vielen Systemen Spiel auftritt. Wenn eine Kugelumlaufspindel nicht vorgespannt ist, besteht zwischen den Wälzkörpern und den Laufbahnen Freiraum. Dieser Freiraum wird als Spiel sichtbar, wenn das System die Richtung ändert.
Im Gegensatz dazu übt ein richtig vorgespanntes System eine kontrollierte innere Kraft aus, die die Kugeln in ständigem Kontakt mit den Laufbahnoberflächen hält. Dadurch werden interne Lücken eliminiert und eine reibungslose, kontinuierliche Bewegung ohne Verzögerung gewährleistet. Aus diesem Grund wird die Vorspannung häufig in Präzisionsgeräten verwendet, insbesondere in CNC-Maschinen und hochpräzisen Automatisierungssystemen.
3. Verschleiß und Alterung
Im Laufe der Zeit unterliegen alle mechanischen Systeme einem Verschleiß, und Kugelumlaufspindeln bilden da keine Ausnahme. Während das System in Betrieb ist, führt der kontinuierliche Rollkontakt zwischen den Kugeln und den Laufbahnen allmählich zu Materialverschleiß. Dieser Verschleiß erhöht das Innenspiel zwischen den Bauteilen, was direkt zu einer Erhöhung des Spiels führt.
Dieser Vorgang ist normalerweise langsam und möglicherweise nicht sofort erkennbar. Bei Hochleistungsanwendungen, bei denen Maschinen kontinuierlich oder unter hoher Belastung laufen, kann sich die Verschleißrate jedoch erheblich beschleunigen. Daher kann es auch bei einem gut konstruierten Kugelumlaufspindelsystem nach längerer Betriebszeit zu erhöhtem Spiel kommen.
Um diesen Fortschritt zu überwachen, sind regelmäßige Inspektionen und Wartungen unerlässlich. Sobald das Spiel akzeptable Grenzen überschreitet, sind Anpassungen oder Komponentenaustausch erforderlich, um die Systemleistung aufrechtzuerhalten.
4. Unsachgemäße Schmierung
Die Schmierung spielt eine entscheidende Rolle für die Leistung und Lebensdauer eines Kugelumlaufspindelsystems. Seine Hauptfunktion besteht darin, die Reibung zu reduzieren und den direkten Metallkontakt zwischen den Wälzkörpern und den Laufbahnen zu verhindern. Bei unzureichender, ungleichmäßiger oder verschmutzter Schmierung nimmt die Reibung deutlich zu.
Höhere Reibung führt zu einem schnelleren Verschleiß sowohl der Kugeln als auch der Rillen, wodurch sich das Spiel im System allmählich vergrößert. Mit zunehmendem Spiel wird das Spiel ausgeprägter. Darüber hinaus können Verunreinigungen wie Staub oder Metallpartikel den Verschleiß weiter beschleunigen und Innenflächen beschädigen.
In anspruchsvollen Umgebungen wie Bearbeitungswerkstätten oder Außenanwendungen sind eine ordnungsgemäße Schmierung und Abdichtung besonders wichtig, um eine stabile Leistung aufrechtzuerhalten und das Spiel im Laufe der Zeit zu minimieren.
5. Installationsfehler
Die Installationsqualität hat einen direkten Einfluss auf die Leistung eines Kugelumlaufspindelsystems. Bei nicht richtiger Ausrichtung der Schneckenwelle zu den Stützlagern oder bei Montagefehlern können im Betrieb ungleichmäßige Kräfte in das System eingeleitet werden.
Diese Fehlausrichtungen können zu einem ungleichmäßigen Kontakt zwischen den Kugeln und den Laufbahnen führen, was zu örtlicher Belastung und beschleunigtem Verschleiß führt. In einigen Fällen kann eine unsachgemäße Installation auch die Einstellung der Vorspannung beeinträchtigen und so die Fähigkeit zur Spielkontrolle beeinträchtigen.
Um eine optimale Leistung zu gewährleisten, ist es entscheidend, dass das System mit präziser Ausrichtung und ordnungsgemäßen Montageverfahren installiert wird. Selbst hochwertige Kugelumlaufspindeln können eine schlechte Leistung erbringen, wenn die Installation nicht ordnungsgemäß durchgeführt wird.
So reduzieren Sie das Spiel
Unter allen Methoden zur Eliminierung oder Kontrolle des Spiels von Kugelumlaufspindeln ist die Vorspannung die effektivste und am weitesten verbreitete Lösung. Das Grundprinzip der Vorspannung besteht darin, innerhalb der Mutterbaugruppe eine konstante innere Axialkraft auszuüben, um sicherzustellen, dass die Wälzkörper in ständigem Kontakt mit beiden Seiten der Schraubenlaufbahn bleiben.
Auf diese Weise wird jegliches interne Spiel effektiv im Voraus beseitigt. Selbst wenn sich die Bewegungsrichtung ändert, kommt es im System nicht zu merklichen Bewegungsverlusten oder Verzögerungen. Dadurch wird durch die Vorspannung nicht nur Spiel vermieden, sondern auch die Systemsteifigkeit und Positionierungsstabilität deutlich verbessert.
In praktischen Anwendungen kann die Vorspannung durch verschiedene strukturelle Konstruktionen erreicht werden. Jede Methode bietet ihre eigenen Vorteile und eignet sich für spezifische Präzisionsanforderungen, Platzbeschränkungen und Kostenerwägungen:
1. Übergroße Kugelvorspannung (einzelne Mutter)
Bei dieser Methode werden Kugeln verwendet, die etwas größer als die Standardgröße in der Mutter sind. Im zusammengebauten Zustand erzeugen diese übergroßen Kugeln eine kontrollierte Presspassung mit den Schraubenlaufbahnen und erzeugen einen Innendruck, der das Spiel beseitigt.
Dieser Ansatz ist relativ einfach in der Struktur und kostengünstig-, erfordert aber auch nur minimalen Installationsraum. Aus diesem Grund wird es häufig in vielen industriellen Standardanwendungen eingesetzt. Allerdings ist die mit dieser Methode erreichbare Vorlaststufe etwas begrenzt, sodass sie eher für Bedingungen mittlerer-Präzision und mittlerer-Last geeignet ist.
2. Doppelte Muttervorspannung
Bei der Doppelmutter-Vorspannungsmethode werden zwei Muttern auf derselben Schraubenwelle montiert und zwischen ihnen ein Abstandshalter oder ein Federelement platziert. Durch Anpassen der relativen Position der beiden Muttern kann das interne Spiel beseitigt werden, während eine kontrollierte Vorspannkraft aufgebracht wird.
Diese Konstruktion ermöglicht eine viel höhere Vorspannung, was zu einer hervorragenden Steifigkeit und einem extrem geringen Spiel führt. Es eignet sich besonders für hochpräzise Anwendungen wie CNC-Maschinen, Präzisionsmessgeräte und fortschrittliche Automatisierungssysteme.
Obwohl diese Struktur im Vergleich zu Einzelmutterkonstruktionen mehr Platz benötigt und höhere Kosten verursacht, ist sie aufgrund ihrer Leistungsvorteile in High-End-Anwendungen unverzichtbar.
3. Lead-Offset-Vorspannung
Das Lead-Offset-Preload ist ein fortschrittlicheres und präzisionsorientierteres-Design. Bei dieser Konfiguration wird die Innengewindegeometrie einer einzelnen Mutter absichtlich so verändert, dass ihre Steigung leicht versetzt ist. Diese Konstruktion erzeugt eine inhärente innere Spannung, wenn die Mutter mit der Schraube zusammengebaut wird.
Im Gegensatz zu anderen Methoden ist dieser Ansatz nicht auf übergroße Kugeln oder zusätzliche Mutterstrukturen angewiesen. Stattdessen wird die Vorspannung durch die interne Geometrie selbst erreicht. Dadurch kann das System ein kompaktes Design beibehalten und dennoch eine konstante und stabile Vorspannung liefern.
Die Vorspannung des Bleiversatzes wird typischerweise in Anwendungen eingesetzt, bei denen Platz-, Gewichts- und Integrationsbeschränkungen entscheidend sind und dennoch hohe Präzision und zuverlässige Leistung erforderlich sind. Obwohl der Herstellungsprozess komplexer ist, bietet er eine hervorragende Balance zwischen Kompaktheit und Funktionalität.
Vorspannungs- und Anti-Spiel-Designs
Vorspannung ist die am weitesten verbreitete Methode zur Eliminierung von Spiel. Durch die Anwendung einer inneren Kraft sorgt die Vorspannung dafür, dass die Wälzkörper in ständigem Kontakt mit der Laufbahn bleiben und jegliches Spiel effektiv beseitigt wird.
Spielfreie Konstruktionen werden typischerweise durch Strukturen wie Doppelmuttersysteme oder speziell entwickelte vorgespannte Muttern implementiert. Diese Konstruktionen ermöglichen es Ingenieuren, das Spiel je nach Anwendungsanforderungen zu kontrollieren oder zu eliminieren.
Doppelmuttersysteme bieten die höchste Steifigkeit und werden häufig in Anwendungen mit hoher{0}Belastung und hoher{1}}Präzision eingesetzt. Konstruktionen mit Einzelmutter-Vorspannung hingegen bieten eine kompaktere und kostengünstigere Lösung und eignen sich daher für den allgemeinen industriellen Einsatz.
Auswahl von Kugelumlaufspindeln mit geringem-Spiel
Bei der Auswahl einer spielarmen Kugelumlaufspindel ist es wichtig, die spezifischen Anforderungen der Anwendung zu berücksichtigen. Präzisionsgrad, Belastbarkeit, Geschwindigkeit und Betriebsumgebung spielen alle eine Rolle bei der Bestimmung der am besten geeigneten Konfiguration.
Sorten mit höherer Präzision wie C5 oder C3 werden typischerweise für Anwendungen empfohlen, bei denen es auf die Genauigkeit ankommt. Für Standard-Industriegeräte kann auch ein gut konzipiertes C7-System mit entsprechender Vorspannung ausreichend sein.
Es ist auch wichtig, die Art der Vorspannung und das Design der Mutter zu berücksichtigen. Doppelmuttersysteme bieten ein Höchstmaß an Genauigkeit und Steifigkeit, während Einzelmuttersysteme ein ausgewogenes Verhältnis zwischen Leistung und Kosten bieten.
Aus Beschaffungssicht ist die Wahl eines zuverlässigen Lieferanten ebenso wichtig. Ein qualifizierter Hersteller kann nicht nur eine gleichbleibende Produktqualität, sondern auch technischen Support und Anpassungsoptionen bieten und so sicherstellen, dass das Kugelumlaufspindelsystem in realen{1}Anwendungen die erwartete Leistung erbringt.
Abschluss
Das Spiel der Kugelumlaufspindel ist ein kleiner Parameter mit erheblicher Auswirkung auf die Systemleistung. Durch das Verständnis der Ursachen und die Implementierung geeigneter Kontrollmethoden können Sie die Genauigkeit, Stabilität und Lebensdauer Ihrer Ausrüstung erheblich verbessern.
Für Ingenieure und Wartungsteams sind regelmäßige Überwachung und ordnungsgemäße Wartung der Schlüssel zur langfristigen Beherrschung von Spiel. Für Beschaffungs- und Großhandelseinkäufer ist die Auswahl des richtigen Produkts und Lieferanten die Grundlage für ein zuverlässiges und leistungsstarkes System.
