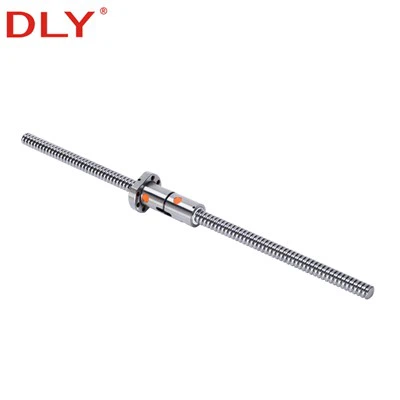

Produktparameter

Spezifikationstabelle für Kugelumlaufspindelpaare

Spezifikationstabelle für Kugelumlaufspindelsatz

1.Typ(TYP):SFU(DIN 69051 Formel B)

Einheit: mm

I: Leitung Da: Kugeldurchmesser N: Anzahl der Kreise K: Starre Steifigkeit (kgf/μm) Ca: Dynamische Nennlast, grundlegende dynamische Nennlast (kgf) Coa: Statische Nennlast (kgf)

Modelltyp	Referenzdatenabmessungen von Kugelumlaufspindel und Mutter
Modelltyp	d	1	Da	D	A	B	L	W	X	H	Q	N	Ca	Coa	K
SFU1204-3	12	4	2.381	24/22	40	10	35	32	4.5	30	M6	4	593	1129	12.5
SFU1604-4		4	2.381	28	48	10	40	38	5.5	40	M6	4	629	1270	35
SFU1605-3		5	3.175	28	48	10	43	38	5.5	40	M6	3	765	1240	17
SFU1605-4	16	5	3.175	28	48	10	50	38	5.5	40	M6	4	780	1790	20
SFU1610-3/2		10	3.175	28	48	10	47	38	5.5	40	M6	3	721	1249	15
SFU2005-3		5	3.175	36	58	10	43	47	6.5	44	M6	3	860	1710	22
SFU2005-4	20	5	3.175	36	58	10	51	47	6.6	44	M6	4	1130	2380	25
SFU2010-3/2		10	3.175	36	58	10	47	47	6.6	44	M6	3	830	1680	20
SFU2505-3		5	3.175	40	63	10	43	51	6.6	48	M6	3	980	2300	32
SFU2505-4	25	5	3.175	40	63	10	51	51	6.6	48	M6	4	1280	3110	35
SFU2510-4		10	4.762	40	63	12	85	51	6.6	48	M6	4	1944	3877	33
SFU2510-4/2		10	3.175	40	63	10	54	51	6.6	48	M6	4	1150	2950	30
SFU3205-4		5	3.175	50	81	12	52	65	9	62	M6	4	1450	4150	40
SFU3206-4	32	6	3.175	50	81	12	57	65	9	62	M6	4	1720	4298	43
SFU3210-4		10	6.350	50	81	14	90	65	9	62	M6	4	3390	7170	45
SFU4005-4	40	5	3.175	63	93	14	55	78	9	70	M8	4	1610	5330	49
SFU4010-4		10	6.350	63	93	14	93	78	9	70	M8	4	3910	9520	55
SFU5005-4		5	3.175	75	110	15	55	93	11	85	M8	4	1730	6763	60
SFU5010-4	50	10	6.350	75	110	16	93	93	11	85	M8	4	4450	12500	65
SFU5020-4		20	6.350	75	110	16	138	93	11	85	M8	4	4644	14327	59.5
SFU6310-4	63	10	6.350	90	125	18	98	108	11	95	M8	4	5070	16600	80
SFU6320-4		20	9.525	95	135	20	149	115	13.5	100	M8	4	7573	23860	84.1
SFU8010-4		10	6.350	105	145	20	98	125	13.5	110	M8	4	5620	21300	90
SFU8010-6	80	10	6.350	105	145	22	118	125	13.5	110	M8	6	7810	31800	106
SFU8020-4		20	9.525	125	165	25	154	145	13.5	130	M8	4	8485	30895	108
SFU10020-4	100	20	9.525	150	202	30	180	170	17.5	155	M8	4	9420	39183	134

Jetzt kontaktieren

Produktmerkmale und Anwendungen

Auswahlpunkte für 2000-mm-Leitspindeln

Anti-Rotationsdesign

Langer Hub mit Führungsvorrichtung (z. B. Linearführung).

Kritische Geschwindigkeit

2000 mm Länge zur Berechnung der kritischen Geschwindigkeit, um Resonanzen bei hoher Geschwindigkeit zu vermeiden

Thermische Verformung

Die Wärmeausdehnung der Längsachse ist offensichtlich (der Ausdehnungskoeffizient von Stahl beträgt etwa 12 μm/m · Grad), daher ist es notwendig, eine Kompensation vorzubehalten oder eine Niedertemperatur-Hebemutter auszuwählen.

Schutz

Fügen Sie einen Teleskopschutz hinzu, um Staub und Späne zu verhindern.

Merkmale des 2000-mm-Leitspindelkerns

Design mit langem Hub und hoher Steifigkeit

Die Länge von 2000 mm erfordert eine spezielle Strukturkonstruktion, um Geradheit und Biegefestigkeit sicherzustellen und Vibrationen oder Durchhängen bei Hochgeschwindigkeitsbewegungen zu vermeiden.

Einige High-End-Modelle verfügen über eine Kugelkäfigstruktur, die durch die Anordnung mehrerer Kugelreihen die Tragfähigkeit verbessert, Mikrovibrationen reduziert und für Präzisionswerkzeugmaschinen geeignet ist.

Abstimmung von Antrieb und Leistung

Der lange Hub erfordert einen Antrieb mit hohem Drehmoment, unterstützt eine Geschwindigkeit von bis zu 2000 mm/s sowie eine Beschleunigung und Verzögerung von 2 G und ist mit einer Kugelstruktur mit hohem -Bleigehalt ausgestattet, um die Trägheitslast zu reduzieren.

Das Gewindepaar muss besonders verstärkt sein: Die Mutternhöhe muss größer oder gleich 0,8D sein (D ist der Nenndurchmesser) und die Materialstärke muss mit der Schraube übereinstimmen, um ein Abscheren des Gewindes zu verhindern.

Verschleißfestigkeit und Korrosionsschutzbehandlung

The surface is often coated with a strong anti-corrosion coating, especially suitable for marine environments (salt spray resistance>500 Stunden).

Material optional S55C, sowohl Festigkeit als auch Korrosionsbeständigkeit.

Typische Anwendungsszenarien für 2000-mm-Leitspindeln

① Große Kunststoffformanlage

Spritzgießmaschine/Extruder: Wird für die Herstellung von Automobilstoßstangen, Rotorblättern von Windkraftanlagen und anderen großen Kunststoffteilen verwendet, mit langem Hub, um den Anforderungen der Schmelzeförderung mit hoher -Kapazität gerecht zu werden.

② Schwermaschinen und Energieausrüstung

Windkraftausrüstung: Feste Turmschrauben für Windkraftanlagen, um 25 Jahren Salzsprühkorrosion und periodischer Belastung standzuhalten.

Hydraulische Presse/Presse: Langer Tisch mit mehreren Reihen Schrägrollenlagern (RW-Typ) antreiben, um eine hochpräzise Positionierung zu erreichen.

③ Hochwertige CNC-Werkzeugmaschinen

Portal-Bearbeitungszentrum: Wird zum Anheben der Z--Achse oder zum Antrieb des Balkens verwendet, kombiniert mit „mit Kugelhalter“ zur Reduzierung des Kriechens, Positionierungsgenauigkeit von ± 0,01 mm/2000 mm.

Drahtschneiden bei niedriger Geschwindigkeit: Die 2000-mm-Leitspindel mit langer Steigung unterstützt die präzise Zuführung des Elektrodendrahts und die Oberflächenhärte ist größer oder gleich HRC58, um abrasivem Verschleiß standzuhalten.

④ Lösungen für besondere Arbeitsbedingungen

Ultra-Automatisierung mit langem Hub: z. B. Reinigungsroboter für Photovoltaikmodule, Lagerlogistik-Stapler, bei der das Mutterndesign (z. B. eine selbstsichernde Mutter) gelöst werden muss, um Vibrationsausfälle zu verhindern.

Hochtemperaturumgebung: Hochtemperaturpolymer wird in Ölbohrgeräten transportiert, und die separate 2000-mm-Leitspindelstruktur (Haupt- und Hilfsgewindesteigungsunterschied) wird verwendet, um den Mischeffekt zu verbessern.

Jetzt kontaktieren

Produktdetails

Kernparameter

Steigung (Blei): Der Bewegungsabstand der Mutter mit einer Umdrehung (z. B. 5 mm, 10 mm usw.) wirkt sich auf die Geschwindigkeit und Genauigkeit aus. Große Steigung eignet sich für hohe Geschwindigkeiten, kleine Steigung für hohe Präzision.
Durchmesser: 20 mm, 25 mm usw. Je größer der Durchmesser, desto stärker die Tragfähigkeit.
Genauigkeitsgrad: C3 (normal), C5 (hohe Präzision) usw., je nach Geräteanforderungen.
Belastbarkeit: Die dynamische/statische Belastung muss den Anwendungsanforderungen entsprechen (z. B. vertikale Installation, um das Gewicht zu berücksichtigen).
Endstützmethode: Eine 2000 mm lange Welle benötigt eine feste-Unterstützung (FB) oder eine feste-feste (FF) Struktur, um Biegeschwingungen zu verhindern.

Produktzertifizierung

DLY verfügt über eine eigene Qualitätsabteilung, um die Produktqualität sicherzustellen. Zu unserem Team gehören über 20 Ingenieure und Qualitätskontrollspezialisten, die jedes Produkt einer strengen Prüfung unterziehen. Wir bieten außerdem eine -jährige Qualitätsgarantie, die unseren Kunden volles Vertrauen in ihren Kauf gibt.

Lieferung, Versand und Servieren

Wir verfügen über einen großen Lagerbestand an Kugelumlaufspindeln und Muttern, sodass wir Standardbestellungen innerhalb einer Woche versenden können. Bei sehr großen Bestellungen oder Artikeln, die nicht vorrätig sind, dauert die Vorbereitung in der Regel 10–15 Tage. Versandbedingungen und -details können besprochen werden-Sie können uns gerne kontaktieren. Bei Großbestellungen wird häufig der Seetransport genutzt und wir sind durchaus in der Lage, internationale Exporte abzuwickeln.

Inhalt und Prozess der Kernwartung

1. Behebung allgemeiner Fehler

① Wiederherstellung der Genauigkeit: Der Verschleißkanal wird durch Sekundärschleifen repariert und die Genauigkeit kann das C0-C5-Niveau erreichen (± 0,01 mm/2000 mm).

② Komponentenaustausch: Ersetzen Sie die Kugel, die Mutter und das Umlaufzubehör (z. B. die Rücklaufvorrichtung oder das Rohr) und regeln Sie den Vordruck neu, um den Spalt zu beseitigen.

③ Verformungskorrektur: Bei Biege- oder Vibrationsproblemen wird ein Laserinterferometer zur Erkennung der Geradheit in Kombination mit einem orthopädischen Präzisionsschleifer verwendet.

2. Wartungszyklus und Garantie

① Die regelmäßige Wartung dauert 2-7 Werktage und gewährt eine 12-monatige Garantie.

② Rettungsdienste unterstützen eine beschleunigte Bearbeitung.
